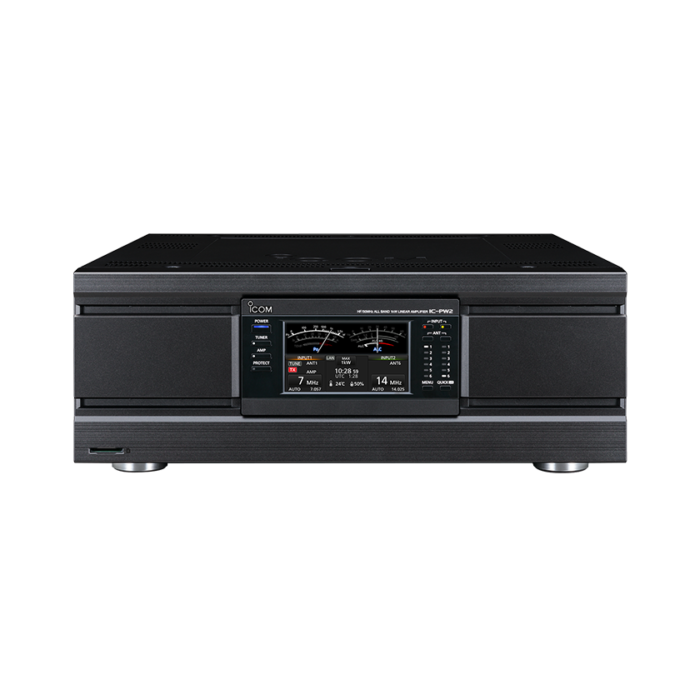

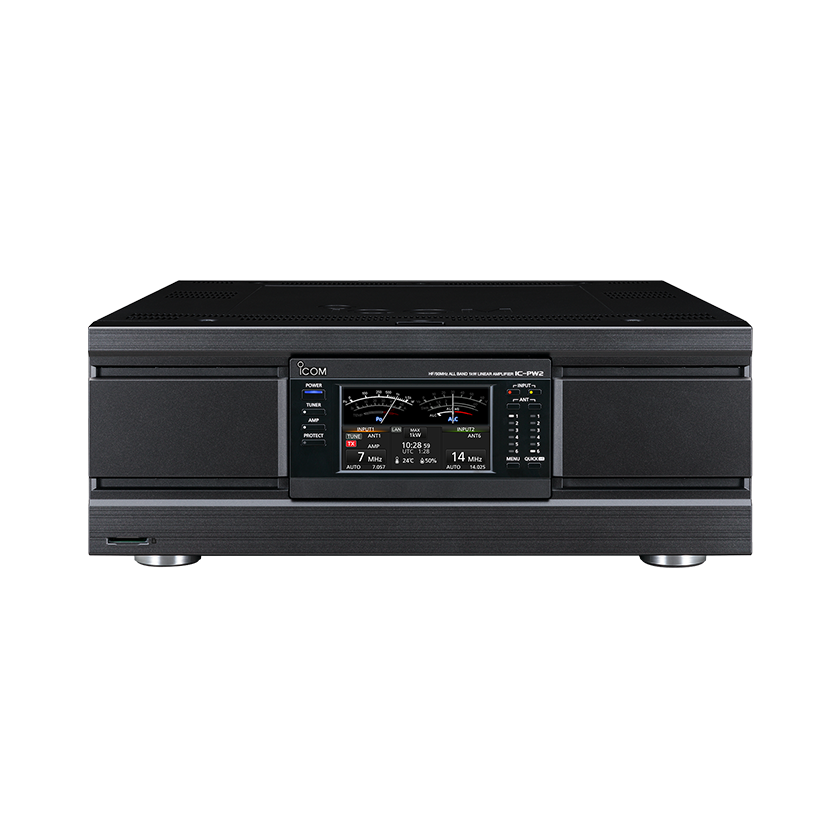

Neu KW/50-MHz-1-kW-LINEARENDSTUFE
IC-PW2
€6.295,10 UVP inkl. MwSt.
Nicht vorrätig

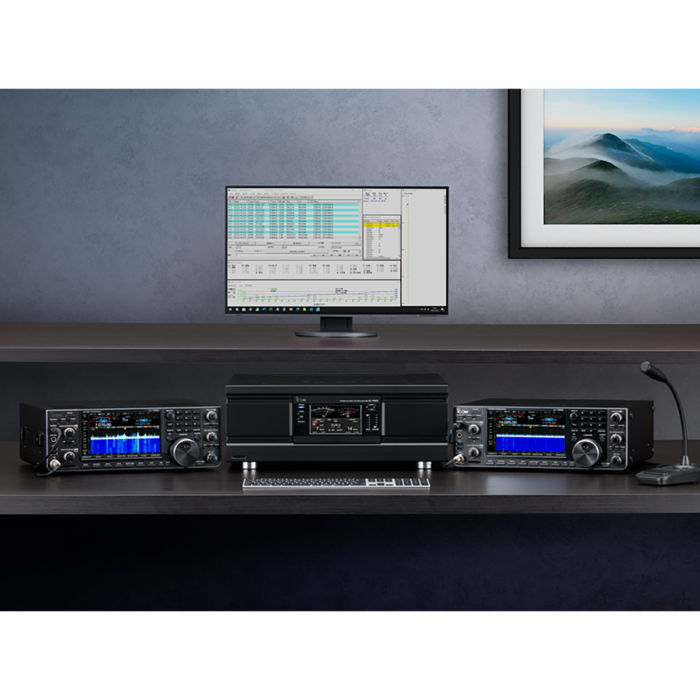

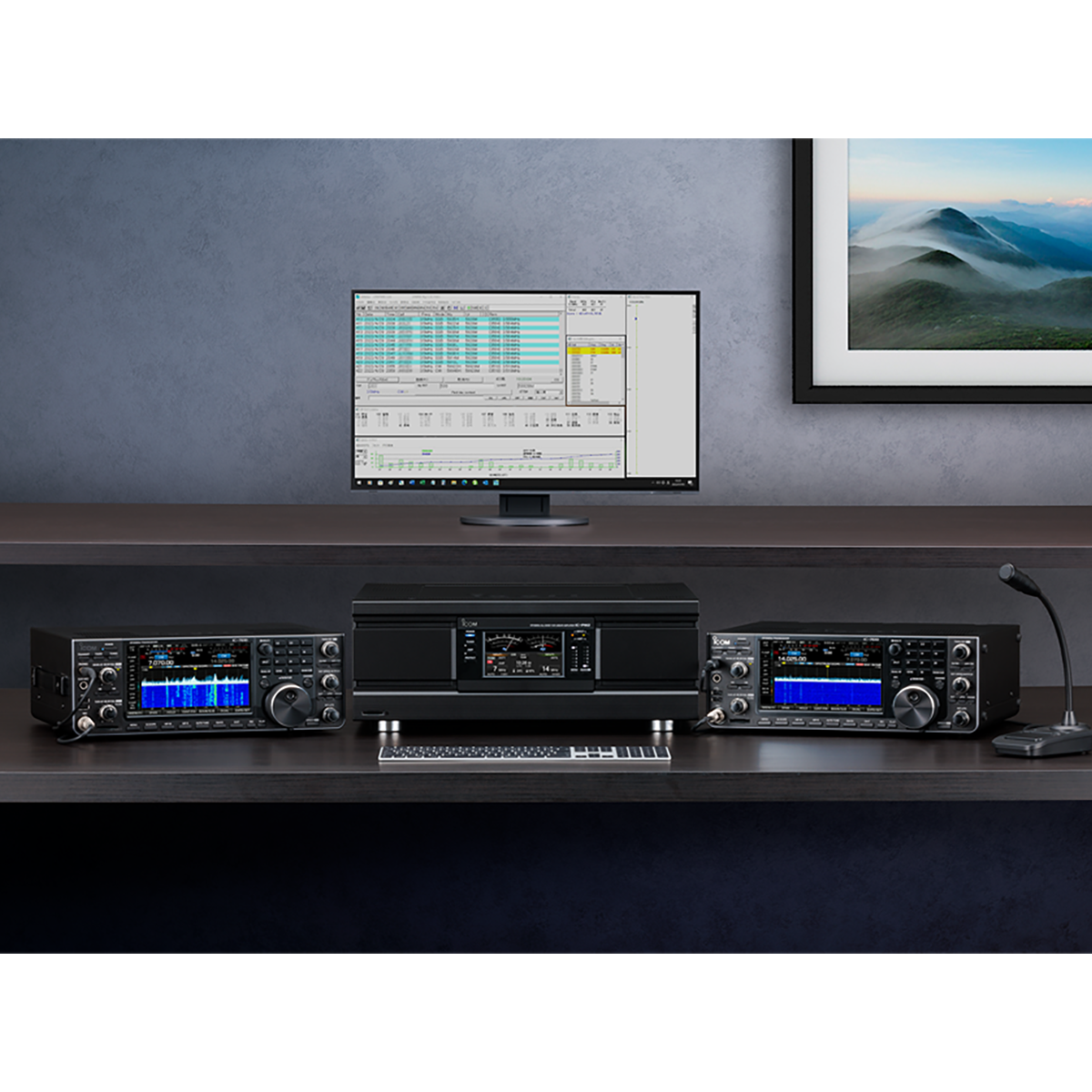

Ein Operator an zwei Transceivern (SO2R)
Nicht vorrätig
Beschreibung

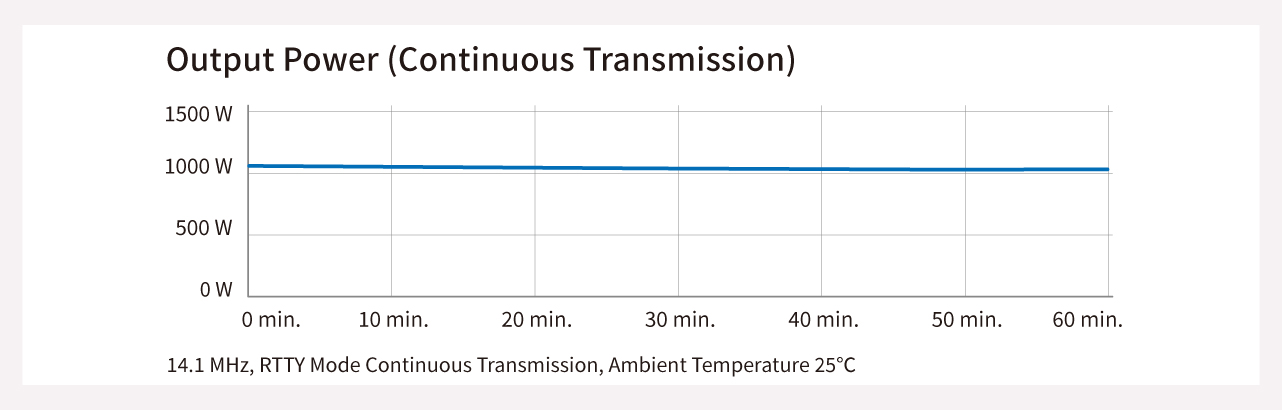

Hohe Leistung bei voller Belastung
In der IC-PW2 kommen neue 65-V-LDMOS-Leistungstransistoren und ein hocheffizientes Netzteil zum Einsatz. Bei einer Wechselspannungsversorgung mit 200 V steht direkt nach dem Hochfahren die volle Ausgangsleistung von 1 kW zur Verfügung – selbstverständlich auch im Dauerbetrieb bei langen Contesten oder im Volllast-FT8-Betrieb.

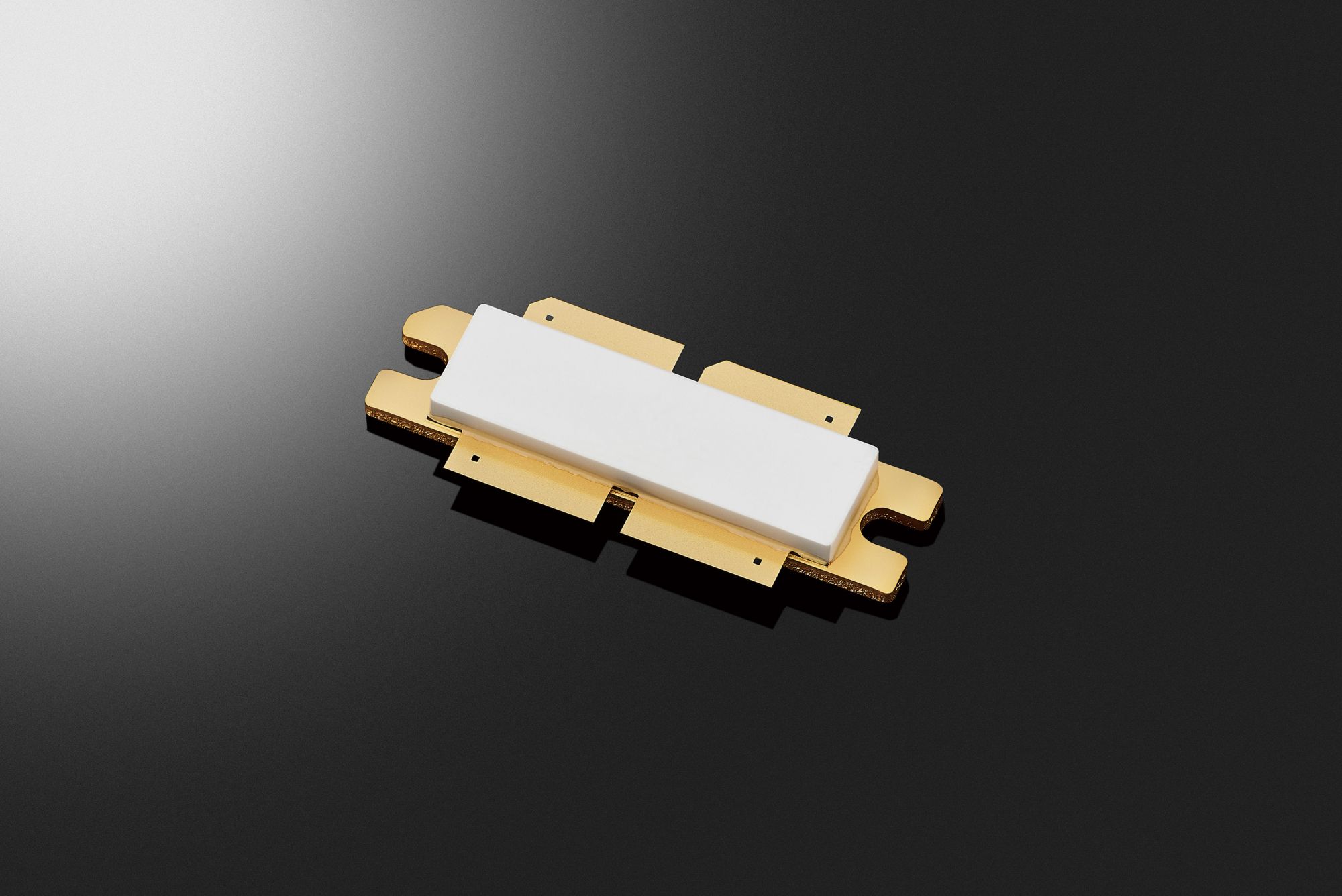

LDMOS Transistor ＜MRFX1K80HR5＞

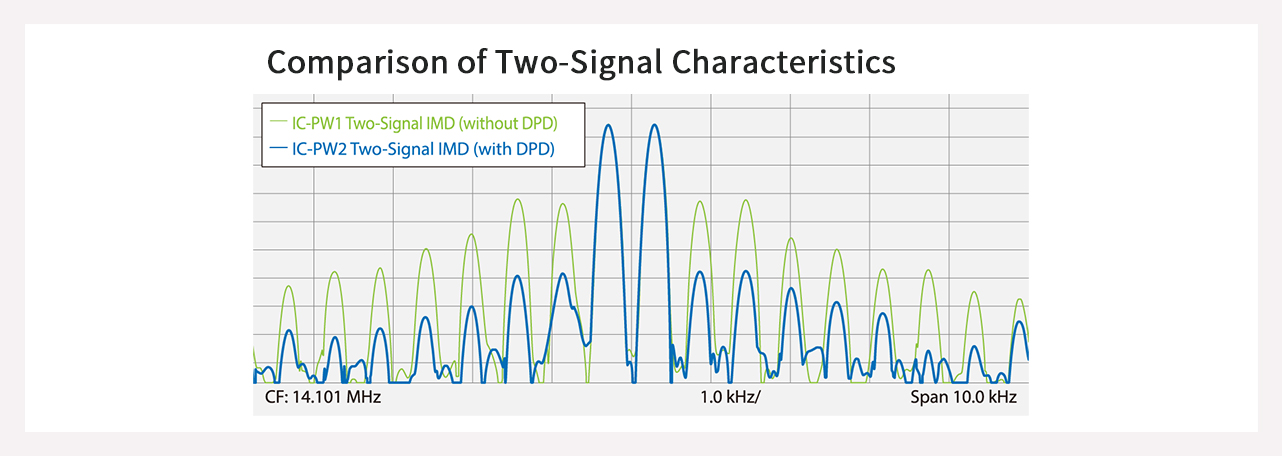

Hohe Linearität und saubere Übertragung mit digitaler Vorverzerrung (DPD)

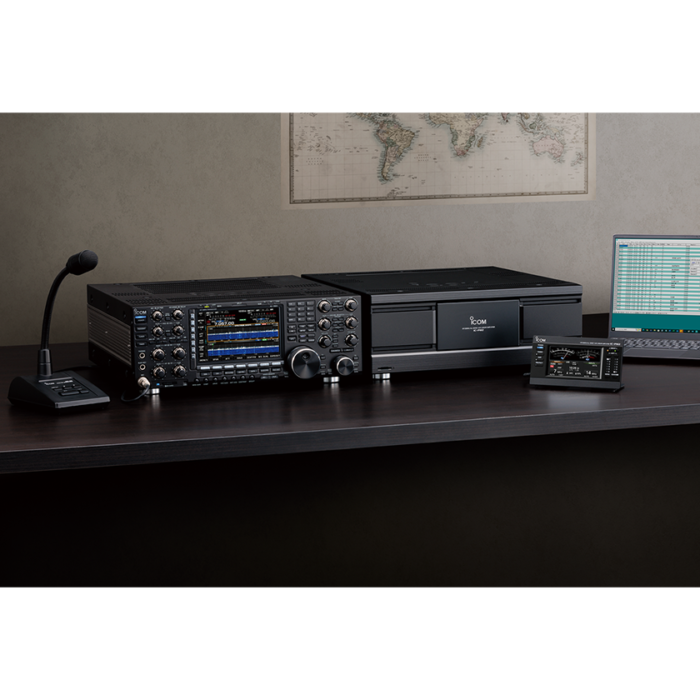

Mit der IC-PW2 in Kombination mit dem IC-7610 oder dem IC-7760 ist es gelungen, das weltweit erste*1 DPD-Leistungsverstärkersystem für den Amateurfunk zu realisieren. Die Korrektur der PA-Ausgangsverzerrung erfolgt, indem eine inverse Verzerrung auf das Ausgangssignal des Exciters anwendet wird*2.
*1 Stand Juli 2023.
*2 Nicht bei nichtlinearer Modulation wie FM, FSK und MSK.

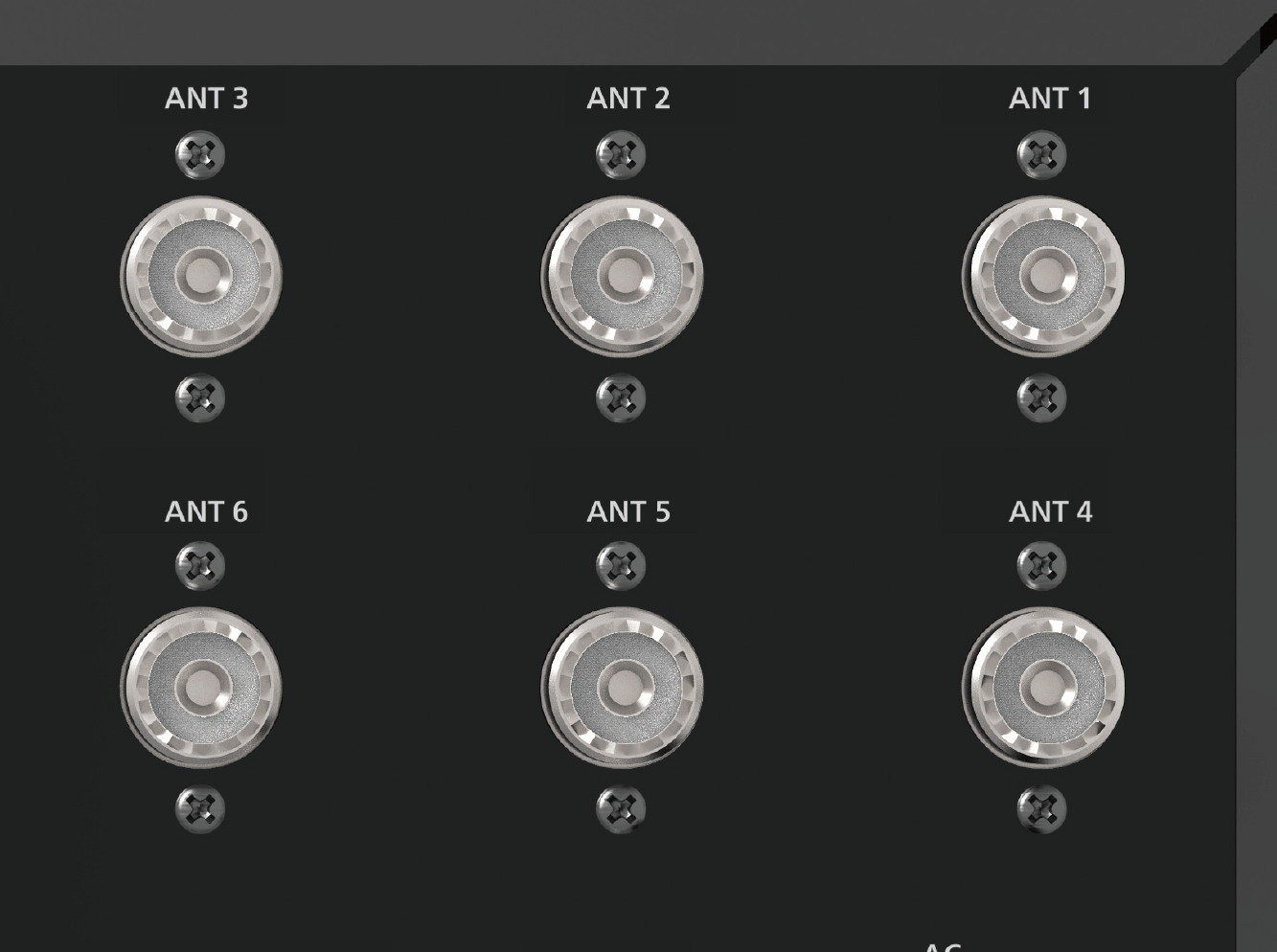

2 × 6 Automatischer Antennenselektor
Zwei Eingänge für Funkgeräte und sechs Antennenanschlüsse ermöglichen eine vollautomatische Antennenumschaltung, wobei jede Antenne von jedem Funkgerät beim Bandwechsel unabhängig umgeschaltet werden kann, als hätte man zwei Endstufen. Bei der Nutzung von Funkgeräten mit zwei unabhängigen Empfängern, wie dem IC-7610, dem IC-7851 und dem IC-7760 lassen sich mit zwei Antennen zwei Bänder gleichzeitig beobachten.
Leistungsstarke SO2R-Funktionen
Die IC-PW2 versetzt den Operator in die Lage, Contestbetrieb mit zwei Transceivern (SO2R) durchzuführen. Während ein Funkgerät sendet, kann das andere empfangen.*3 Die Sende- Lockout-Funktion*4 verhindert dabei gleichzeitiges Senden.
*3 Die Leistung kann sich je nach eingesetztem Bandpassfilter und Exciter, der Antennenkonfiguration sowie weiteren Faktoren verschlechtern. In solchen Fällen sollten Maßnahmen ergriffen werden, wie z. B. der Einsatz zweier Bandpassfilter-Sätze.
*4 Vollständige Einbindung ist mit IC-7851, IC-7610, IC-7760 und IC-7300 (Firmware-Upgrade erforderlich) möglich.

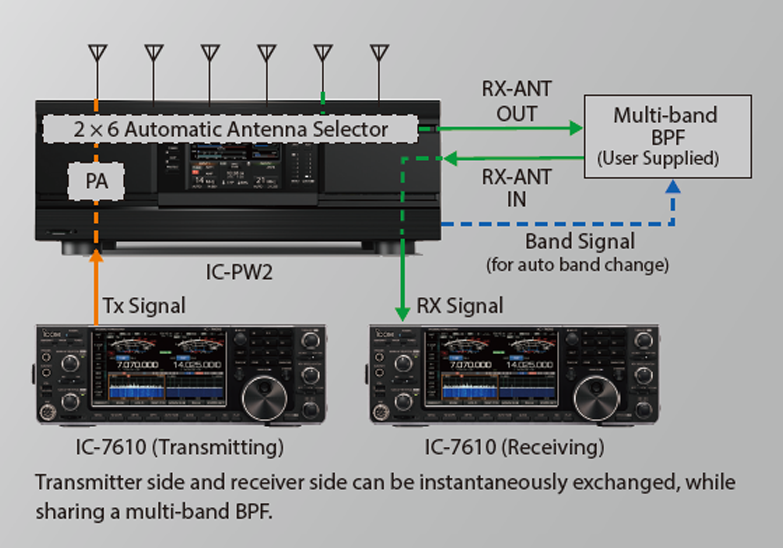

SO2R mit einem Multi-Bandpassfilter
Konventionelle Linearendstufen benötigen zwei Multi-Bandpassfilter, um beim SO2R-Betrieb eine Beeinflussung der Empfangsempfindlichkeit durch das eigene Sendesignal zu verhindern.
Die IC-PW2 verbindet automatisch das Multi-Bandpassfilter mit dem Empfangsfunkgerät, während das andere sendet. Sie ermöglicht so SO2R-Betrieb mit einem Multi-Bandpassfilter.*3
*3 Die Leistung kann sich je nach eingesetztem Bandpassfilter und Exciter, der Antennenkonfiguration sowie weiteren Faktoren verschlechtern. In solchen Fällen sollten Maßnahmen ergriffen werden, wie z. B. der Einsatz zweier Bandpassfilter-Sätze.
RX-ANT-Anschlüsse für Multi-Bandpassfilter und externes Equipment
An die [RX-ANT]-Anschlüsse der IC-PW2 lassen sich optionale Bandpassfilter, Vorverstärker und Dämpfungsglieder anschließen. Werden zwei Funkgeräte an der Endstufe betrieben, genügt ein Multi-Bandpassfilter, das vom jeweils Empfangsgerät genutzt wird. Die Steuerung des Bandwechsels des Filters sowie anderer externer Geräte erfolgt über die Anschlüsse [BAND 1] und [BAND 2]. Diesen können jeweils die Eingänge [INPUT 1] oder [INPUT 2] für die Sende- bzw. Empfangsseite zugewiesen werden.
Vollständig in den Funkbetrieb mit Icom-Geräten*4 eingebunden
Mit kompatiblen Icom-Funkgeräten lassen sich verschiedene Konfigurationen realisieren, die die volle Leistungsfähigkeit der IC-PW2 ausschöpfen. Auf Bandwechsel und Frequenzänderungen am Transceiver reagiert die Endstufe extrem schnell, was besonders bei Contesten und beim Multibandbetrieb von Vorteil ist.
*4 Vollständige Einbindung ist mit IC-7851, IC-7610, IC-7760 und IC-7300 (Firmware-Upgrade erforderlich) möglich.
Eingebauter automatischer Antennentuner

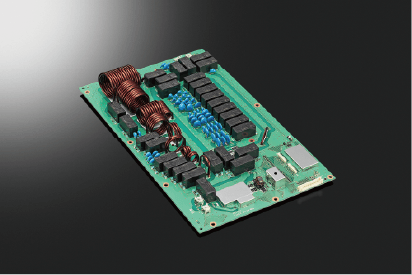

Durch den Einsatz mechanischer Relais benötigt der Antennentuner lediglich zwei bis drei Sekunden, um das Betriebsband neu abzustimmen. Außerdem ist es gelungen, unnötige Aussendungen während des Abstimmens zu reduzieren. Der Antennentuner ist auch ohne PA-Funktion nutzbar.

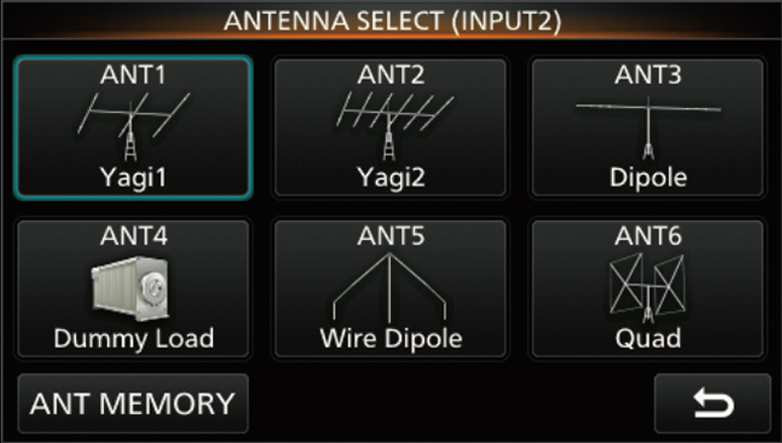

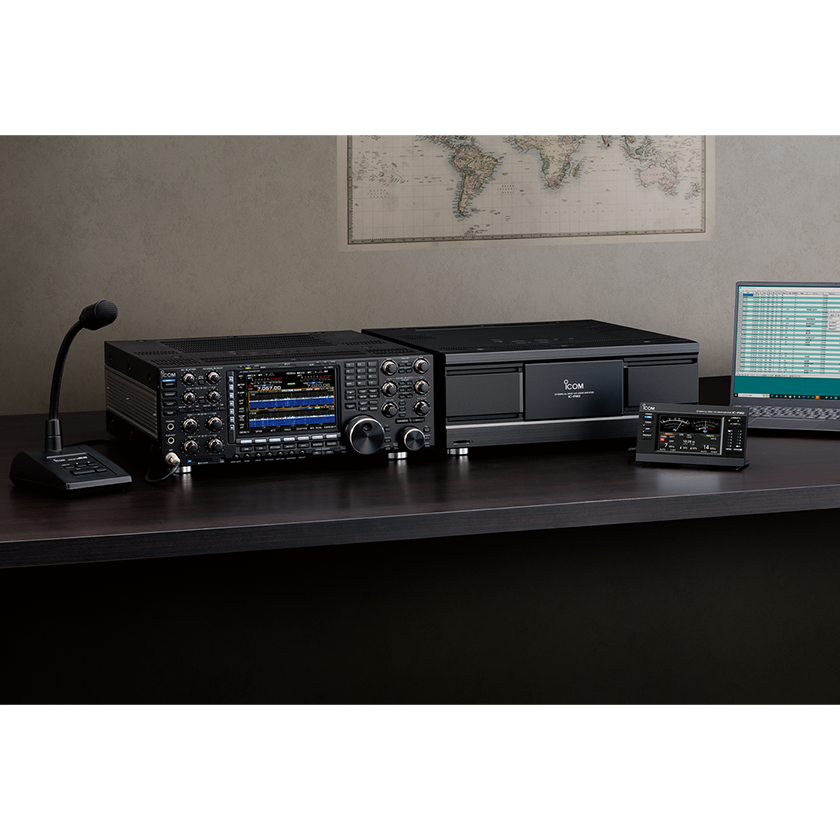

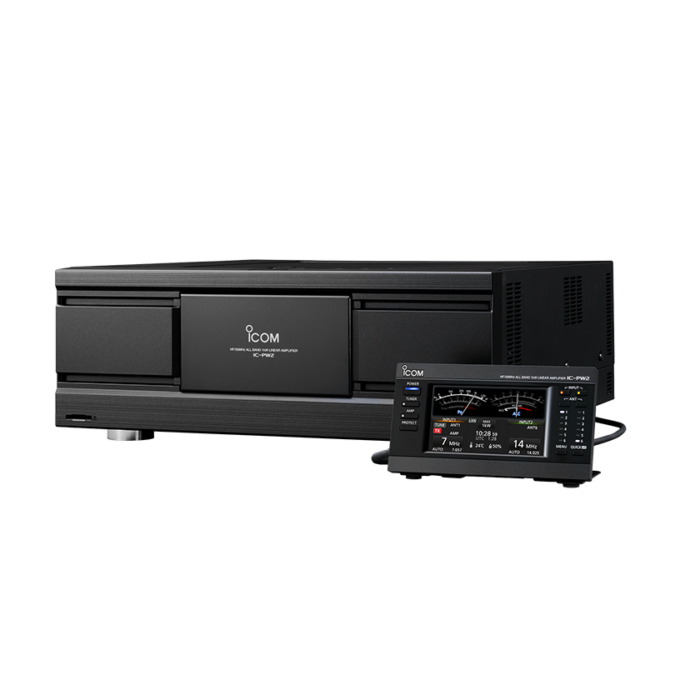

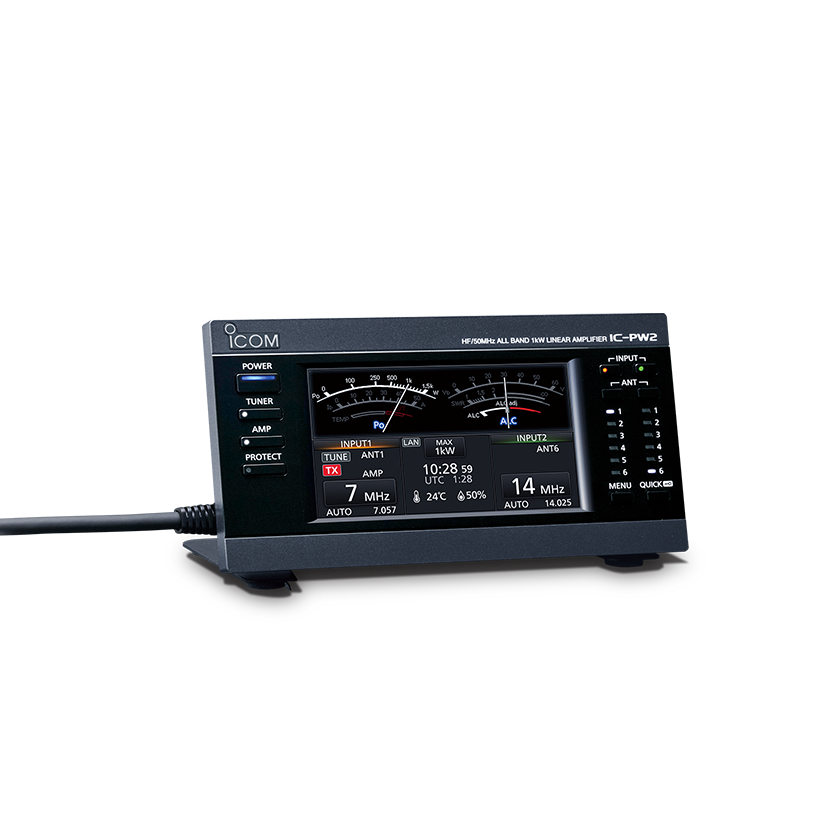

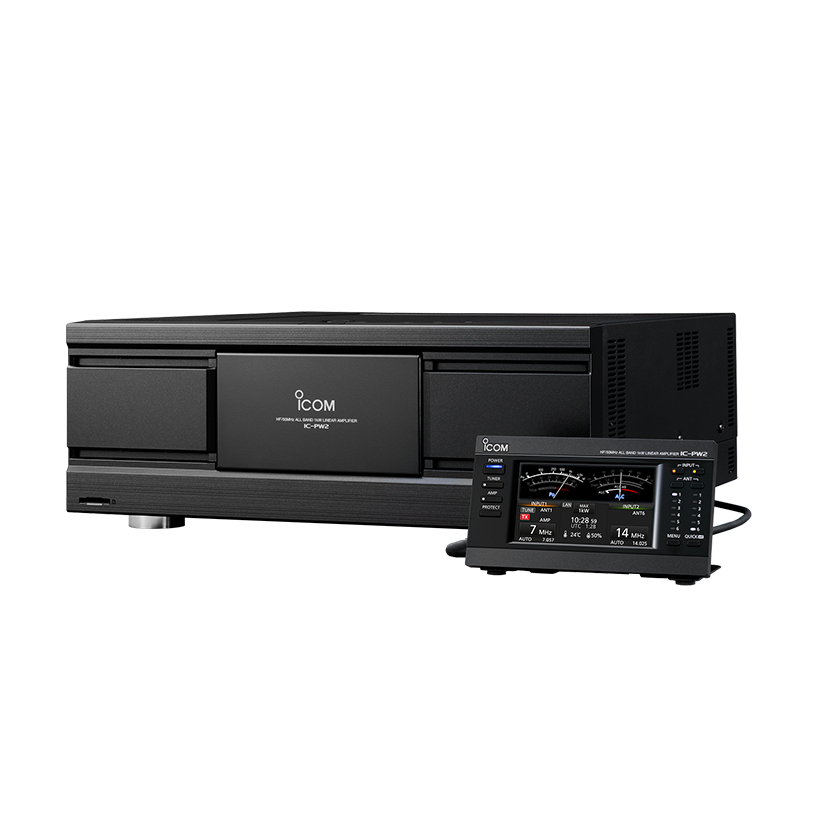

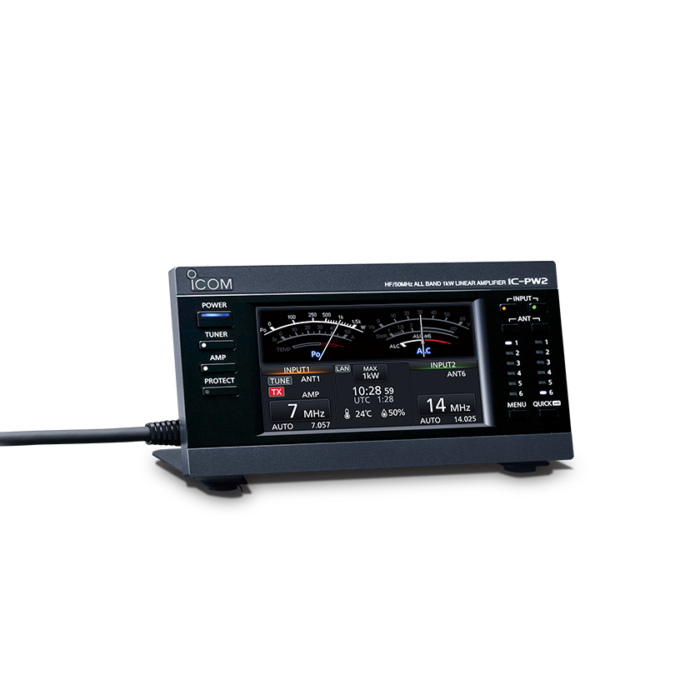

Abnehmbares Bedienteil mit Touchscreen
Dank des 3 m langen Fernsteuerungskabels kann die Endstufe bei beengten Platzverhältnissen oder großen Stationen abseits der Funkgeräte installiert werden. Der 4,3-Zoll-Farb Touchscreen
verfügt über eine grafische Benutzeroberfläche. Angeschlossene Antennen werden zur einfachen Erkennung auf dem Display bildlich dargestellt.
Weitere Merkmale
• Hocheffizientes und geräuscharmes Kühlsystem
• Verschiedene Fehlererkennungsschaltungen zum Schutz
interner Komponenten
• SD-Kartensteckplatz an der Frontseite für Firmware-Updates
und zum Speichern von Einstellungen
• AUX-Fernsteuerungsanschluss zur Steuerung einer
automatisch abstimmbaren Teleskopantenne
• Antennen-Schnellwahlfunktion für die Kopplung einer bevorzugten
Antenne
• Netzwerkanschluss für Internet/LAN-Fernsteuerung
(zukünftig verfügbar)

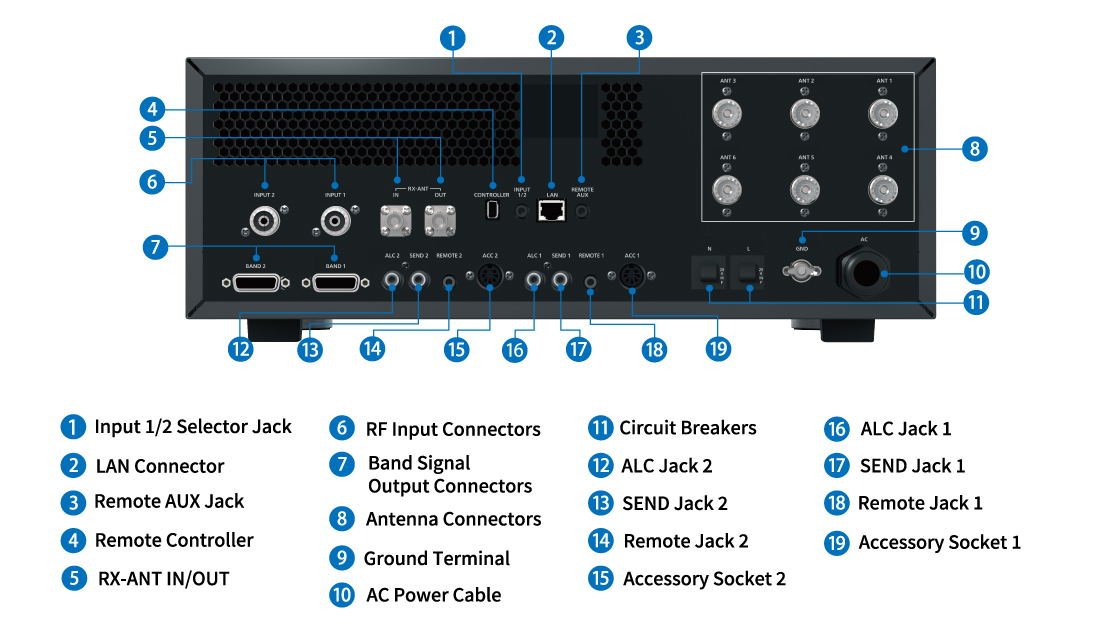

RÜCKANSICHT
MITGELIEFERTES ZUBEHÖR
• Fernsteuerkabel (3 m)
• Koaxialkabel (3 m)
• Kabel mit Mini-Klinkensteckern (3 m)
• Halterung für Bedienteil
• Frontabdeckung (für die HF-Einheit bei abgesetztem Betrieb)
• Zubehörkabel (3 m)

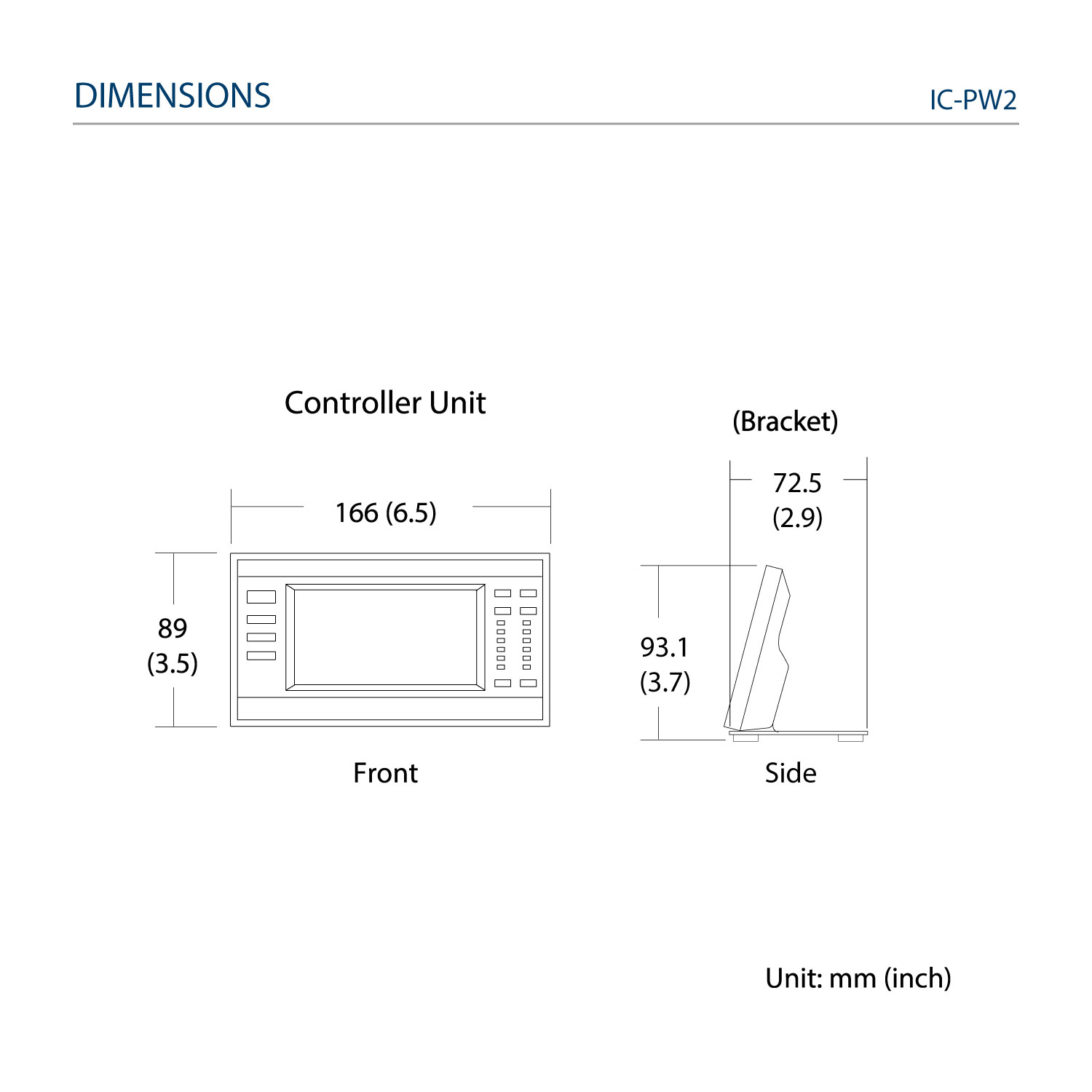

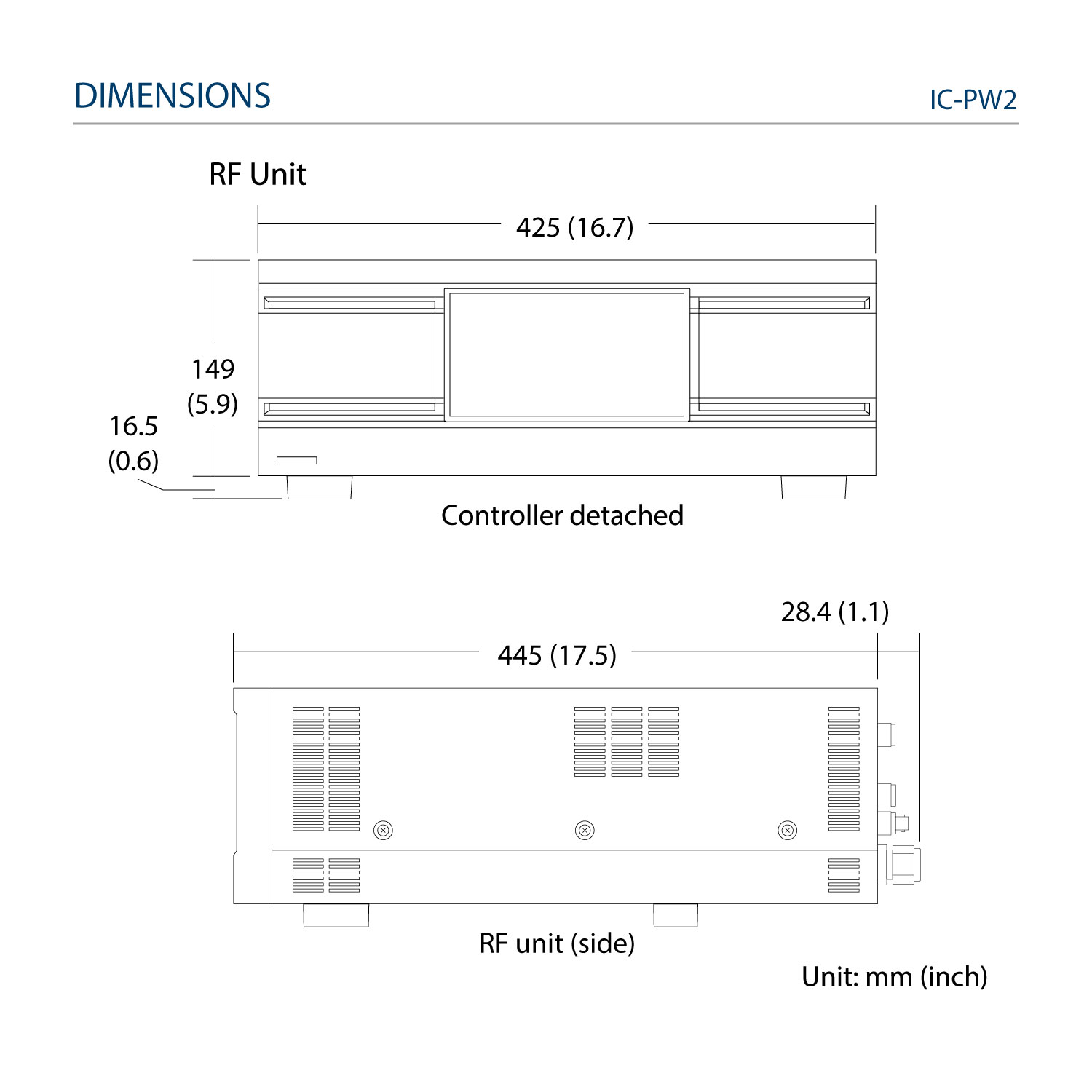

ABMESSUNGEN
Weitere Informationen finden Sie im Download-Bereich
